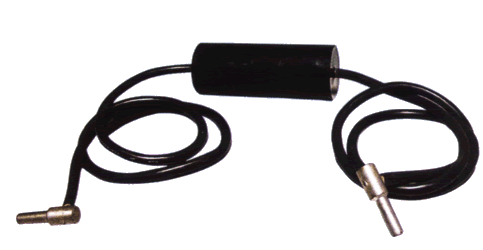

国营七九四厂CBG型金属化聚丙烯膜介质铁路轨道补偿电容器
|
特征与用途
- 该电容器用聚丙烯膜作介质，并在其介质上真空真镀一层金属层为电极制作而成，自愈性能良好，使用绝缘橡套电缆线轴向引出，其引出端子用塞钉或线鼻子。
- UM71、ZPW-2000A电容器主要用于无绝缘轨道电路，起补偿作用。
技术与性能指标
- 环境温度：－40℃ ～85℃
- 额定电压：160Va.c.
- 标称电容量：22µF、33µF、40µF、46µF、50µF、55µF、60µF、70µF、80µF、90µF
- 电容量允许偏差：±5%(J);±10%(K)
- 损耗角正切：≤70×10-4 （1KHZ）
- 绝缘电阻：≥500MΩ
- 耐电压： 1.3UR ( 10S )

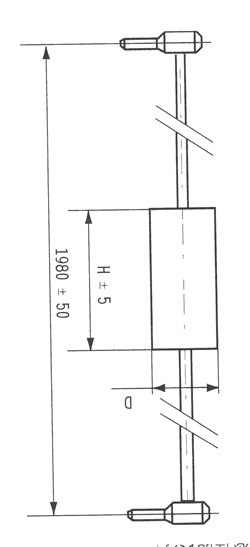

◇额定电压、标称电容量与尺寸
|
额定电压
尺寸mm
电容量µF |
160 VAC |
|
L |
D |
|
22µF |
105 |
50 |
|
33µF |
105 |
50 |
|
40µF |
140 |
55 |
|
46µF |
140 |
60 |
|
50µF |
140 |
60 |
|
55µF |
155 |
60 |
|
60µF |
155 |
60 |
|
70µF |
165 |
65 |
|
80µF |
165 |
65 |
|
90µF |
165 |
65 |
|
