CBB24型金属化聚丙烯膜介质电容器

特征与用途

1. 矩形阻燃塑料外壳，阻燃环氧树脂封装，单向引出结构。
2. 体积小，重量轻，有优异的自愈性能。
3. 用于直流或脉动电路中，特别适用于特别适用于彩电、程控交换机、仪器、仪表、军用整机。

技术与性能指标

1. 详细规范：GB10190-88
2. 气候类别：55/085/21
3. 电容量允许偏差：±5%(J);±10%(K);±20%(M)
4. 损耗角正切： ≤0.001(1KHz)
5. 绝缘电阻：C_R≤0.33μF ≥25000MΩ
   C_R>0.33μF ≥7500S
6. 耐电压：1.6U_R(1S)
7. 寿命试验：
   ①. 试验条件
   　　试验温度：85℃
   　　施加电压：1.25U_R
   　　试验时间：1000h
   　　
   ②.试验后性能
   　　电容量变化：^△C/_C≤5%
   　　损耗角正切赠量：≤0.005
   绝缘电阻 ≥50%规定值

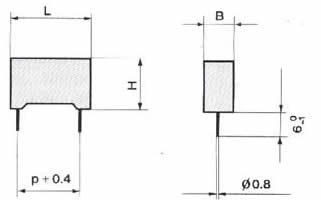

额定电压、标称电容量与尺寸

	250VD.C./200VA.C.	400VD.C./220VA.C.	630VD.C./250VA.C.
	B H L P	B H L P	B H L P
2200PF			4 9 13 10
3300			4 9 13 10
4700			4 9 13 10
6800			4 9 13 10
0.010µF		4 9 13 10	5 11 13 10
0.015		4 9 13 10	6 12 13 10
0.022	4 9 13 10	5 11 13 10	5 11 18 15
0.033	4 9 13 10	6 12 13 10	6 12 18 15
0.047	5 11 13 10	6 12 13 10	7.5 13.5 18 15
0.068	6 12 13 10	6 12 18 15	8.5 14.5 18 15
0.10	5 11 18 15	7.5 13.5 18 15	7 16 26.5 22.5
0.15	6 12 18 15	8.5 14.5 18 15	8.5 17 26.5 22.5
0.22	7.5 13.5 18 15	7 16 26.5 22.5
0.33	6 15 26.5 22.5	8.5 17 26.5 22.5
0.47	7 16 26.5 22.5
0.68	10 18.5 26.5 22.5
